Decodificando la Actividad Eléctrica: Electrocardiografía Prehospitalaria, Ritmos Críticos y la Filosofía EMPACT

David Manzo Hernández
11 jun
6 min de lectura

Actualizado: 12 jun

Departamento de emergencias y urgencias | Q-BIT Journal

Nota de Responsabilidad Clínica: La información teórica y los algoritmos presentados en este artículo de Q-BIT Journal tienen una finalidad estrictamente académica y de neuroeducación. Bajo ninguna circunstancia sustituyen la formación médica formal, el juicio clínico del proveedor en el campo ni los protocolos operativos de tu Sistema de Emergencias Médicas (SEM). Q-BIT Academy y ADELID Editorial Digital recomiendan adherirse siempre a las directrices de su dirección médica oficial en la atención directa a pacientes.

Resumen

En la frontera de la medicina prehospitalaria, el margen de acción clínica se mide en milisegundos y milivoltios. Para el Técnico en Urgencias Médicas (TUM) de alto rendimiento, el monitor no es una simple pantalla; es la matriz de telemetría que dicta las intervenciones de Soporte Vital Avanzado (SVA). Este artículo desglosa la arquitectura de la electrocardiografía de emergencia, alineando las directrices de la American Heart Association (AHA) con la sistemática EMPACT, y presenta el Simulador Interactivo de Monitor ECG Q-BIT para transicionar el conocimiento teórico a la memoria muscular.

Palabras clave: Electrocardiografía prehospitalaria, SVA, EMPACT, AHA, IAMCEST, Simulador ECG, Neuroeducación médica.

Abstract

At the forefront of prehospital medicine, the margin for clinical action is measured in milliseconds and millivolts. For the high-performing Emergency Medical Technician (EMT), the monitor is not just a screen; it is the telemetry matrix that dictates Advanced Life Support (ALS) interventions. This article breaks down the architecture of emergency electrocardiography, aligning American Heart Association (AHA) guidelines with the EMPACT methodology, and introduces the Q-BIT Interactive ECG Monitor Simulator to transition theoretical knowledge into muscle memory.

Keywords: Prehospital electrocardiography, ALS, EMPACT, AHA, STEMI, ECG simulator, Medical neuroeducation.

Fundamentos de Telemetría: 3 y 12 Derivaciones

La monitorización electrocardiográfica captura el registro gráfico de la actividad eléctrica cardíaca. El hardware disponible define nuestra resolución diagnóstica en el campo:

Monitorización de 3 Derivaciones (El estándar dinámico): Basada en el triángulo de Einthoven, su función operativa no es diagnosticar isquemia, sino mapear la arquitectura del ritmo (frecuencia, regularidad y marcapasos de origen). La derivación DII (Lead II) es el pilar de la lectura rápida porque el vector de despolarización fluye casi paralelo al eje anatómico del corazón, optimizando la amplitud y visibilidad de las ondas P, los complejos QRS y las ondas T.
Monitorización de 12 Derivaciones (Alta resolución diagnóstica): Es la herramienta definitiva para detectar lesión, isquemia o un Infarto Agudo de Miocardio con Elevación del Segmento ST (IAMCEST). La obtención de un ECG prehospitalario temprano es hoy en día el estándar de oro. La evidencia científica demuestra que cada retraso de 15 minutos en el tratamiento definitivo del IAMCEST aumenta la mortalidad en un 20%.

La Perla Clínica EMPACT: "Trate al paciente, no al monitor". La evaluación clínica sistemática (ABCDE) siempre precede al análisis de la pantalla. Un adulto inconsciente con respiración agónica se considera en paro cardíaco repentino, independientemente del trazado eléctrico. Un ritmo sinusal perfecto carece de valor si existe Actividad Eléctrica Sin Pulso (AESP).

El Algoritmo Cognitivo: La Regla de los 4 Pasos

Para decodificar un ritmo bajo el estrés biológico del campo, los profesionales formados en Q-BIT internalizan esta secuencia de análisis rápido:

¿Hay actividad eléctrica? (Permite diferenciar una línea plana o asistolia de otros ritmos).
¿Cuál es la frecuencia cardíaca? (Bradicardia < 50 lpm; Taquicardia > 150 lpm).
¿El QRS es estrecho o ancho? (< 0.12s indica un origen supraventricular; > 0.12s advierte de un origen ventricular o una vía de conducción aberrante).
¿La distancia R-R es regular o irregular?

Una vez perfilado el ritmo, el flujograma de decisión AHA/EMPACT pivota sobre una pregunta binaria vital: ¿El paciente está hemodinámicamente estable o inestable? Signos como hipotensión, alteración aguda del estado mental, dolor isquémico o insuficiencia cardíaca aguda exigen intervención mecánica o farmacológica inmediata.

Matriz de Ritmos Cardíacos: Los 8 Críticos

A continuación, analizamos los ocho ritmos fundamentales que todo proveedor prehospitalario avanzado debe dominar instintivamente.

1. Ritmo Sinusal Normal (RSN)

Arquitectura: Ritmo regular, frecuencia entre 60 y 100 lpm. Una onda P antecede a cada complejo QRS estrecho.
Conducta Clínica: Mantener monitorización continua y priorizar la evaluación global del paciente.

2. Bradicardia Sinusal

Arquitectura: Idéntico al RSN, pero con frecuencia < 60 lpm (clínicamente crítica si < 50 lpm).
Conducta Clínica:
- Estable: Oxigenación según requerimiento y traslado bajo observación.
- Inestable: Administración de Atropina (1 mg IV/IO en bolo, repetible cada 3-5 min hasta 3 mg). Si es refractario, transicionar a Marcapasos Transcutáneo o infusión de inotrópicos/cronotrópicos (Dopamina o Epinefrina).

3. Taquicardia Sinusal

Arquitectura: Ritmo regular mediado por el nodo sinusal, frecuencia > 100 lpm.
Conducta Clínica: Es una alarma compensatoria frente a un estrés sistémico (hipovolemia, fiebre, hipoxia). No se trata el ritmo, se ataca la causa raíz.

4. Taquicardia Supraventricular (TSV)

Arquitectura: Ritmo vertiginoso (> 150 lpm), regular, con QRS estrecho. Ondas P enmascaradas.
Conducta Clínica:
- Estable: Maniobras vagales. Si no revierte, Adenosina (bolo rápido de 6 mg IV; segunda dosis de 12 mg si falla).
- Inestable: Cardioversión eléctrica sincronizada inmediata.

5. Fibrilación Auricular (FA)

Arquitectura: Caos eléctrico auricular. Ausencia de ondas P, línea base fibrilatoria y R-R totalmente irregular con QRS estrecho.
Conducta Clínica: El objetivo prehospitalario es el control de la frecuencia ventricular. Si hay inestabilidad profunda por respuesta ventricular rápida, procede la cardioversión. Estable, requiere traslado evaluando riesgo tromboembólico.

6. Taquicardia Ventricular (TV) Monomórfica

Arquitectura: Complejos QRS anchos (> 0.12s), regulares, rápidos. Urgencia absoluta.
Conducta Clínica:
- TV Sin Pulso: Iniciar RCP de alta calidad y Desfibrilación.
- TV Inestable con Pulso: Cardioversión eléctrica sincronizada.
- TV Estable con Pulso: Antiarrítmicos (Amiodarona) bajo dirección médica.

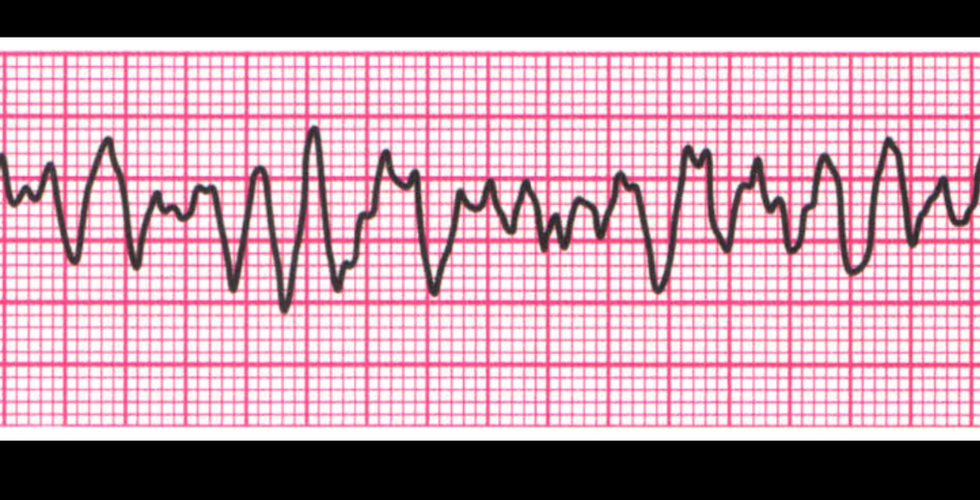

7. Fibrilación Ventricular (FV)

Arquitectura: Tormenta eléctrica miocárdica. Línea base caótica, sin complejos organizados ni gasto cardíaco.
Conducta Clínica: Ritmo desfibrilable. Exige RCP ininterrumpida y Desfibrilación temprana, apoyada con Epinefrina y Amiodarona según protocolos de reanimación.

8. Asistolia

Arquitectura: "Línea plana". Cese completo de la función eléctrica y mecánica.
Conducta Clínica: Ritmo NO desfibrilable. Exige confirmación en dos derivaciones. Manejo mediante RCP ininterrumpida, Epinefrina precoz (1 mg cada 3-5 min), aislamiento de vía aérea e investigación de causas reversibles (Las 5 "H" y 5 "T").

4. Innovación Aplicada: Simulador Interactivo de Monitor ECG Q-BIT

En Q-BIT Academy, sabemos que el conocimiento pasivo se olvida; la neuroeducación aplicada se vuelve instinto. Para que instructores, TUMs y estudiantes afilen su velocidad de respuesta, hemos codificado el Simulador ECG Q-BIT.

Esta herramienta proyecta telemetría dinámica de Soporte Vital Avanzado (Derivación II), entrelazando la morfología de la onda con constantes hemodinámicas (FC, SpO2, TA) en tiempo real.

🛠️ Estrategia para Docentes:

Utiliza el "Panel de Instructor" (oculto en la esquina inferior izquierda) para lanzar ritmos ciegos. Fuerza a tus alumnos a verbalizar la Regla de los 4 pasos y dictar la conducta en tiempo real.

Herramienta de uso exclusivo para entrenamiento cognitivo. No utilice esta información para diagnosticar o tratar pacientes reales sin la supervisión de la dirección médica y los protocolos de su sistema de emergencias.

Nota: en caso de que el simulador no este marcando de forma adecuada solo tienes que volver a cargar esta página.

Galería de ritmos cardíacos

Conclusión

La electrocardiografía prehospitalaria no es un ejercicio académico de observación pasiva; es la ciencia de la anticipación letal. Leer un monitor con precisión cuántica es el cimiento estructural del verdadero Soporte Vital Avanzado.

Desde el ecosistema de Q-BIT Academy, te retamos a llevar este conocimiento a la práctica. Entrena con nuestro simulador y eleva el nivel de tu base operativa. En situaciones de crisis, la evidencia científica integrada a la memoria muscular es la verdadera diferencia entre un evento adverso y un paciente rescatado.

Josue David Manzo Hernandez

Fundador de Q-BIT Academy | T.S.U. en Emergencias Médicas, Seguridad Laboral y Rescates. Lead Strategist en ADELID Editorial. Investigador de la convergencia entre Neurociencia y Tecnología Educativa.

Referencias Bibliográficas

American Heart Association (AHA). (2025). Guías para Reanimación Cardiopulmonar (RCP) y Atención Cardiovascular de Emergencia (ACE).
Dalton, A. L., Limmer, D., Mistovich, J. J., & Werman, H. A. (2025). Urgencias médicas: Evaluación, atención y transporte de pacientes (EMPACT). Editorial El Manual Moderno.
Hampton, J. R. (2025). ECG Fácil. Elsevier.
